Habitat réduit et lit pavillon "ascenseur"
février 2021. Plans de la tiny house. Je note pour ne pas me perdre dans toutes les options. J'en profite pour partager. Servez-vous mais ne posez pas de question sur la technique, svp.
Dans les tout petits espaces, quelle utilité de sacrifier un précieux volume pour un meuble où l'on passe certes 8 heures par jour, mais où l'on n'est que la nuit, moment où le reste de la maison est déserté?
J’ai pensé à trois solutions – voir ci-dessous le détail :
- 1. lit pavillon, comme dans les camping cars (à motorisation ou à manivelle)
- 2. lit tiroir
- 3. lit dans une trappe.
La seule solution que j'excepte est le "murphy bed" ou lit à rabattre sur un mur. Car cela demande qu'on refasse son lit soigneusement chaque matin. Pfffft! On est en 2021, voyons.
Lit pavillon
Qui ressemblerait à ceci, en journée (au fond, au-dessus de la table - les guides sont visibles sur les mur)
J'utilise deux lits pavillons dans le camping-car que je fréquente, voir la vidéo, minute 26.45 https://youtu.be/F6qLFEZHvCo?t=1605 (en allemand, mais pas besoin de comprendre, voir suffit).
Les lits pavillons se disent "elevator bed" en anglais (lit ascenseur), si vous cherchez des idées.
Cette solution me plaît plus qu'une mezzanine fixe, comme la privilégient quasi tous les tiny-houseurs. Je garderais ainsi une belle hauteur sous plafond. Et si le proprio suivant change d'avis, il peut encore construire la mezzanine.
Je dois penser à l'utilité d'une glissière de guidage.
Le lit sera stabilisé en nuit car il reposera sur une table de 76cm de haut (aux pieds du lit) et sur deux cubes d'assise mis l'un sur l'autre (à la tête).
L'espace salon au plafond duquel se tient le lit, en journée, est de 2.15m de large. Le support de lit faisant 2m de long, j'ai encore 15cm de jeu à répartir de part et d’autre pour des spots ou des petites étagère sur la hauteur de descente du lit ? Je l'abaisserais à 76cm sur la table ou à 120cm, comme je le fais dans le camping car.
Dans le camping-car, le lit est séparé en deux, c'est bien pratique: l'un peut faire la sieste pendant que l'autre lit, assis (voir la vidéo). Mais j’ai ici prévu un lit de 90/200cm, dont l'un des sommiers se glisserait sur l'autre en « lit peigne » comme dans les vans, lorsqu'on remonte le bazar vers le plafond.

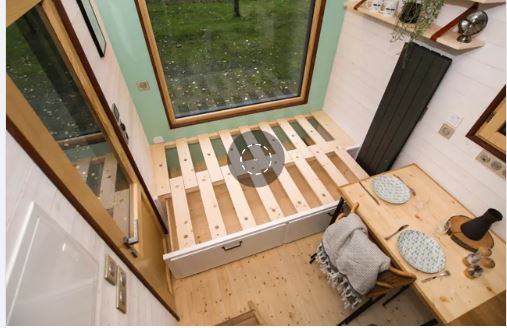

Illustration d’un lit-peigne
Source image : site www.baluchon.fr
.
On peut aussi penser à un lit rabattable, appelé classiquement "Murphy bed" en anglais. Aussi chercher sur "custom drop-down bed systems".
Ma soluce préférée

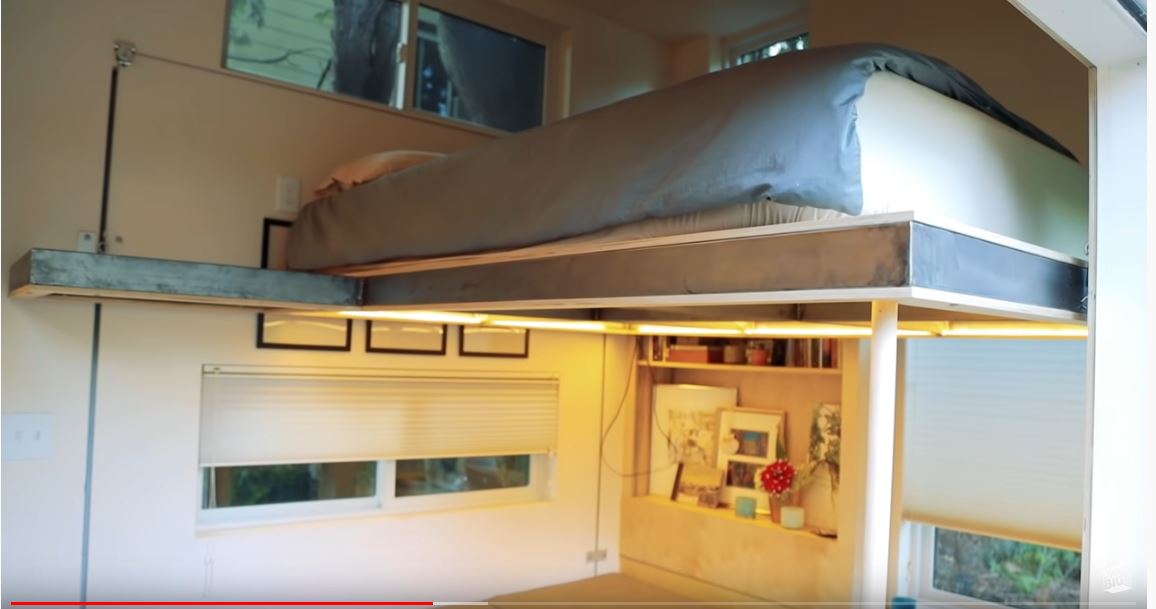

Sans moteur et un petit look industriel qui ne me déplaît pas! The Most Cleverly Designed DIY Tiny House ~ ELEVATOR BED
Ou ce système, dans un van, aussi sans moteur: Cargo to Camper Conversion bed system
Soluce crémaillères portail
Un internaute a pensé adapter un mécanisme de portail, moteur compris. Voir son système avec barres en croix, pour un petit van: https://www.youtube.com/watch?v=kbk20Zd0TSYJe vois chez https://avosdim.com/motorisation-portail-coulissant.html un moteur à 150€ + 6€ crémaillères +télécommande à 15€
Soluce treuil

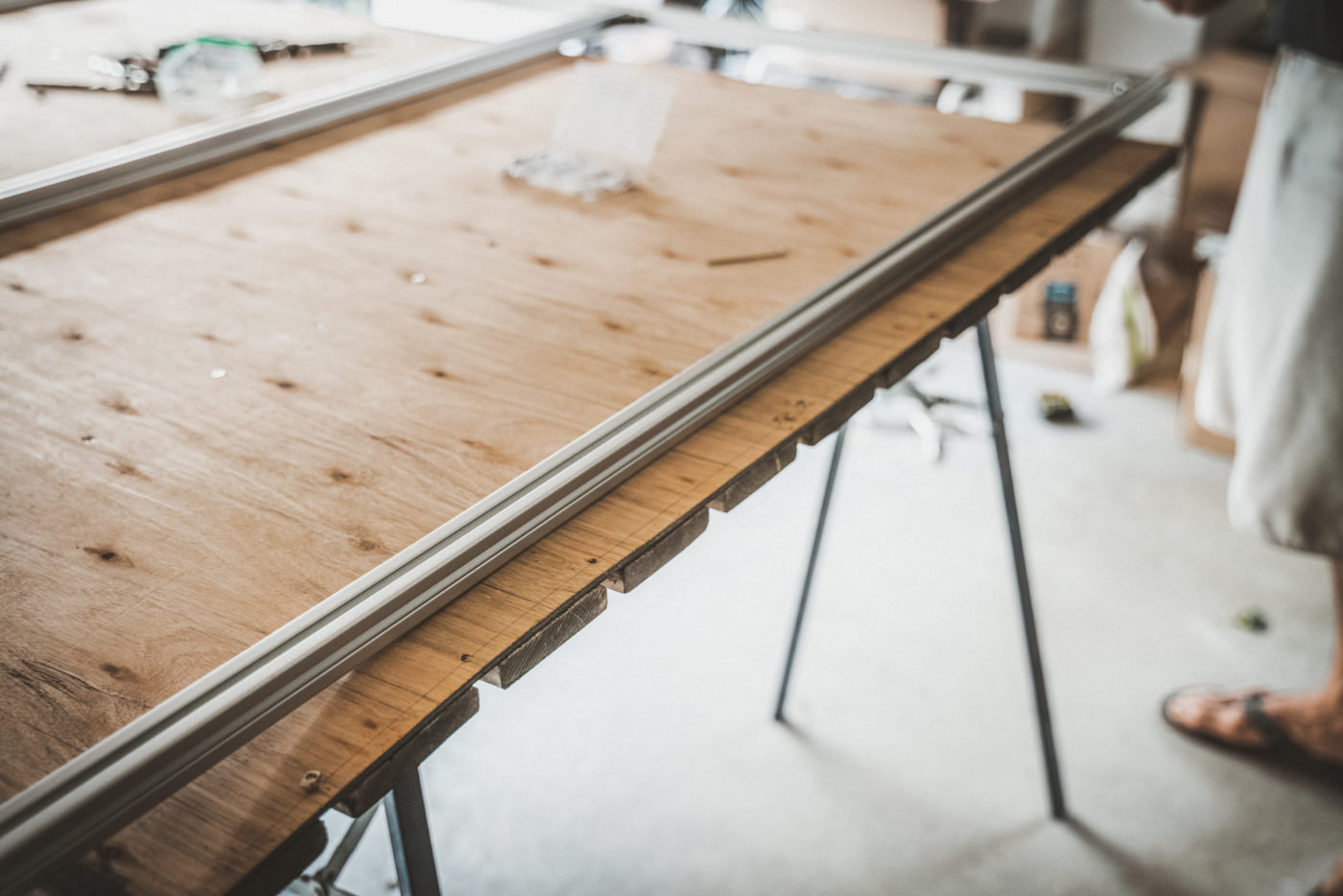

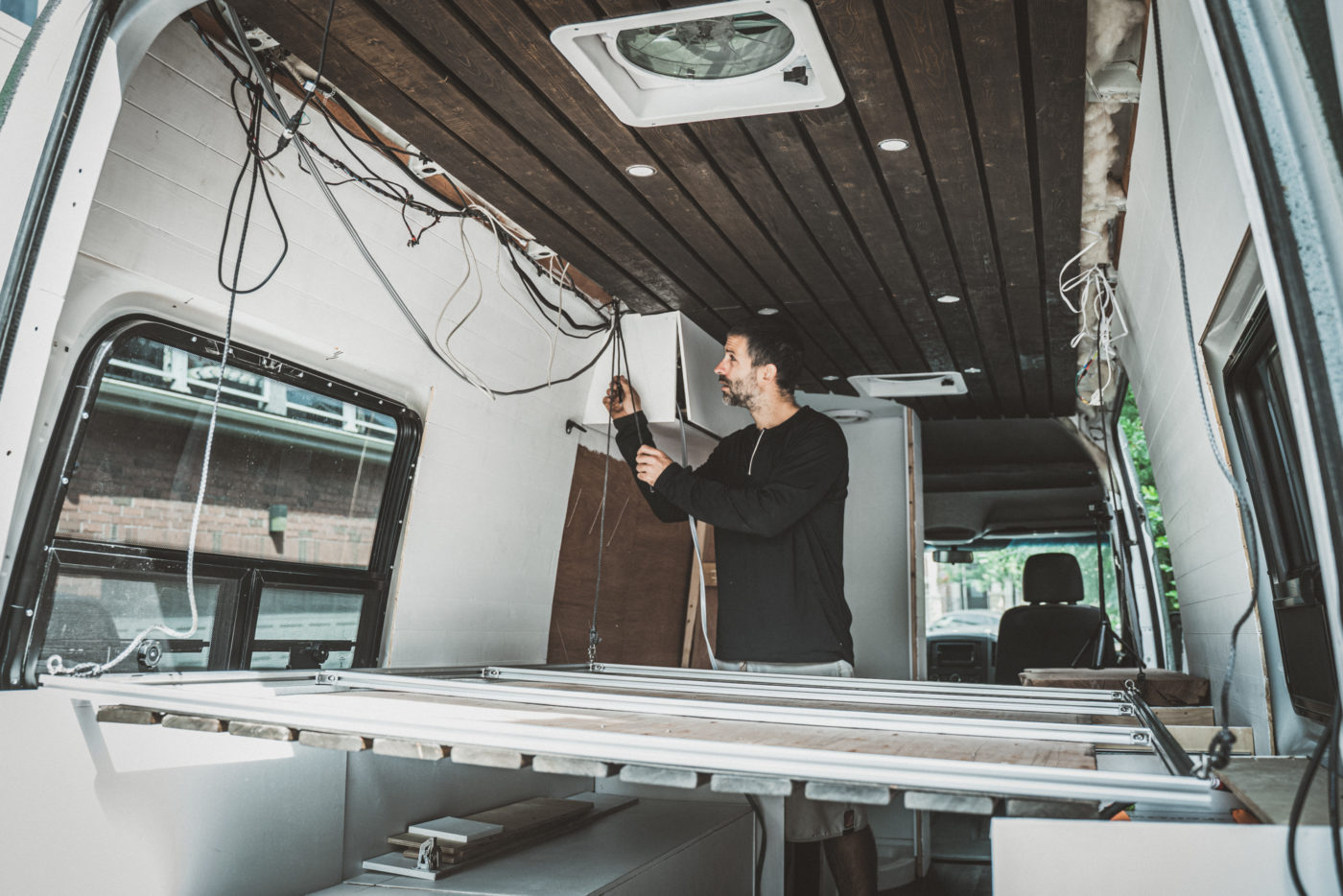

L'équipe de Drink & Travel montre aussi son système, avec treuil et cables + moteur - voir minute 18:43 de "VAN TOUR: Self Converted Sprinter Van | Luxury Tiny Home | Full Bathroom | Elevator Bed ". Le lit est un simple support alu, sur lequel ils ont posé un matelas mousse de forme et latex. Dessous: des planches similaires au plafond, pour l'unité. Cela doit faire 2m2 de bois (planches espacées), donc 14kg + matelas
Sur leur blog, ils publient des photos, que je reprends en annexe .
Je vois chez https://www.expondo.be/msw-treuil-4x4-3-500lb-1-587kg-10060022: un treuil de 4x4 135€ qui peut tirer 1.587kg, qui fonctionnerait en 12v - Télécommande à cable et radiotélécommande - Dimensions (LxBxH) - 34 x 17,5 x 17 cm - Poids - 10,4 kg (car on pèse tout dans un habitat nomade)
NB. Pour évaluer le poids du bois, rarement indiqué dans les catalogues, j'utilise https://www.inchcalculator.com/lumber-weight-calculator/
Soluce tout-fait: Lippert
acheter le mécanisme +-950€ chez https://be-camperinteriors.glopalstore.com/products/project-2000-smart-bed-electric-lifting-kit (aussi distribution en Allemagne).
Je ne privilégie pas cette solution. J'ai choisi une tiny par minimalisme et j'ai par ailleurs un esprit très hacker: comment trouver le remède le plus ingénieux, le moins coûteux en énergie pour toute problème.
Pour les 2 premières solutions, penser à la solution manivelle manuelle en cas de panne d'électricité.
Je suis dépendante des avis de mon homme et de ceux du constructeur, car je n'ai jamais compris la physique élementaire et la résistance des matériaux. Mais on trouvera vite la meilleure solution, la plus ingénieuse, je n'en doute pas.
soluce poulies
C’est la solution que je préfère, qui me coûtera le poids d’un contrepoids pour un mécanisme sans moteur. Je ne mettrai pas de parquet et j’économiserai 100kg et fwâla !
Lit tiroir
Qui ressemblerait à ceci, dans un caisson :

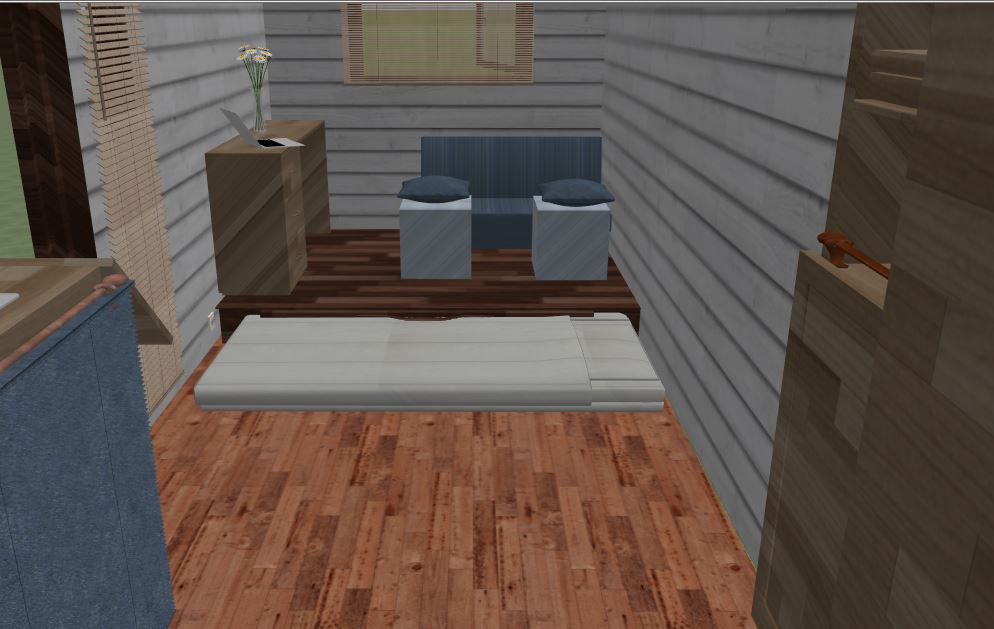

Tiré à 80cm, pour une personne. Les formes et les couleurs de mes aménagements changent au fil de mes essais, rien n'est définitif. Merci à sweethome3d, ce logiciel en open source, très intuitif.

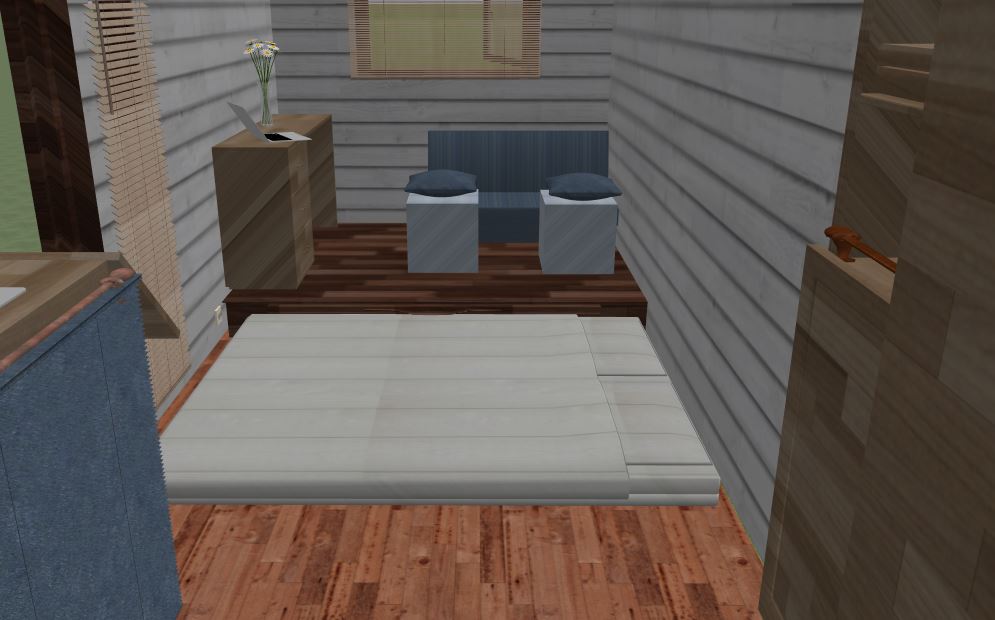

Tiré en totalité, pour 2 personnes
Je n'utilise pas de sommier, mais bien une planche trouée (respiration du matelas). Je peux me permettre un caisson de 25cm de haut. La partie avant du tiroir (ne se voit pas) est vide. J'y roulerais la couette lors du rangement.
Lit en trappe

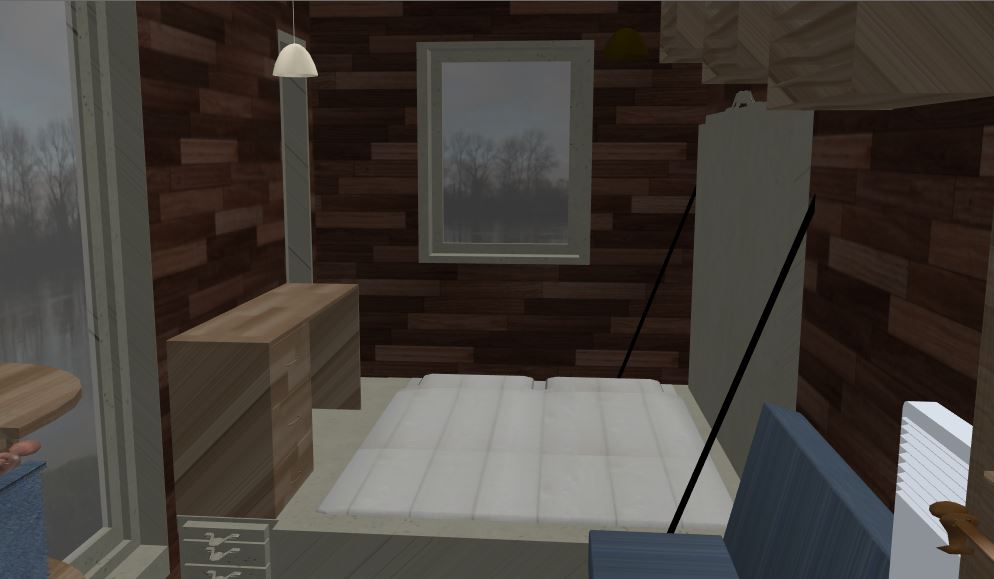

Ma dernière idée: un lit en trappe, j'aime assez le look cocon et le fait que je ne dois même pas rouler la couette le matin.Ma dernière idée: un lit en trappe 160/200cm, j'aime assez le look cocon et le fait que je ne dois même pas rouler la couette le matin.
Tiré en totalité, pour 2 personnes

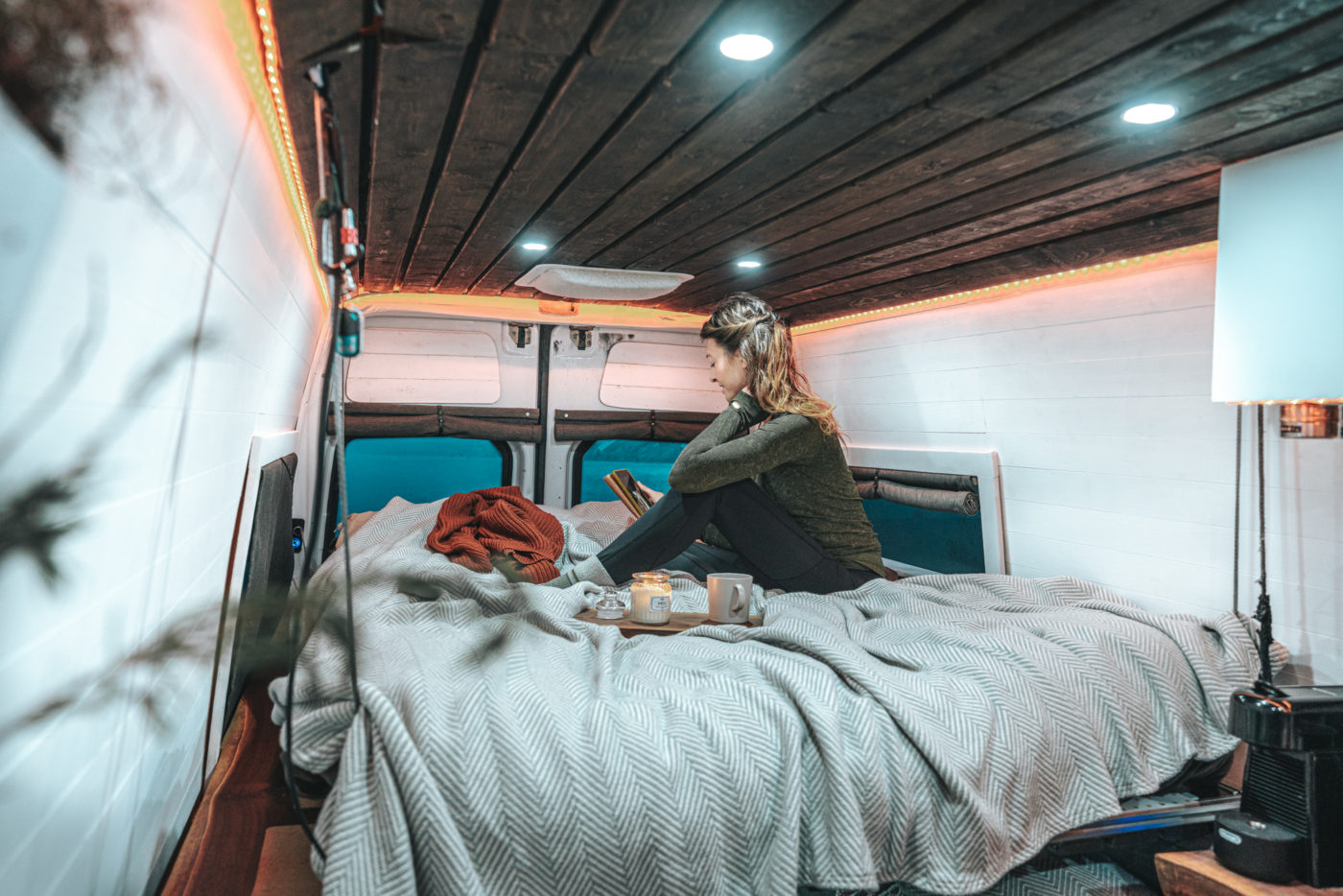

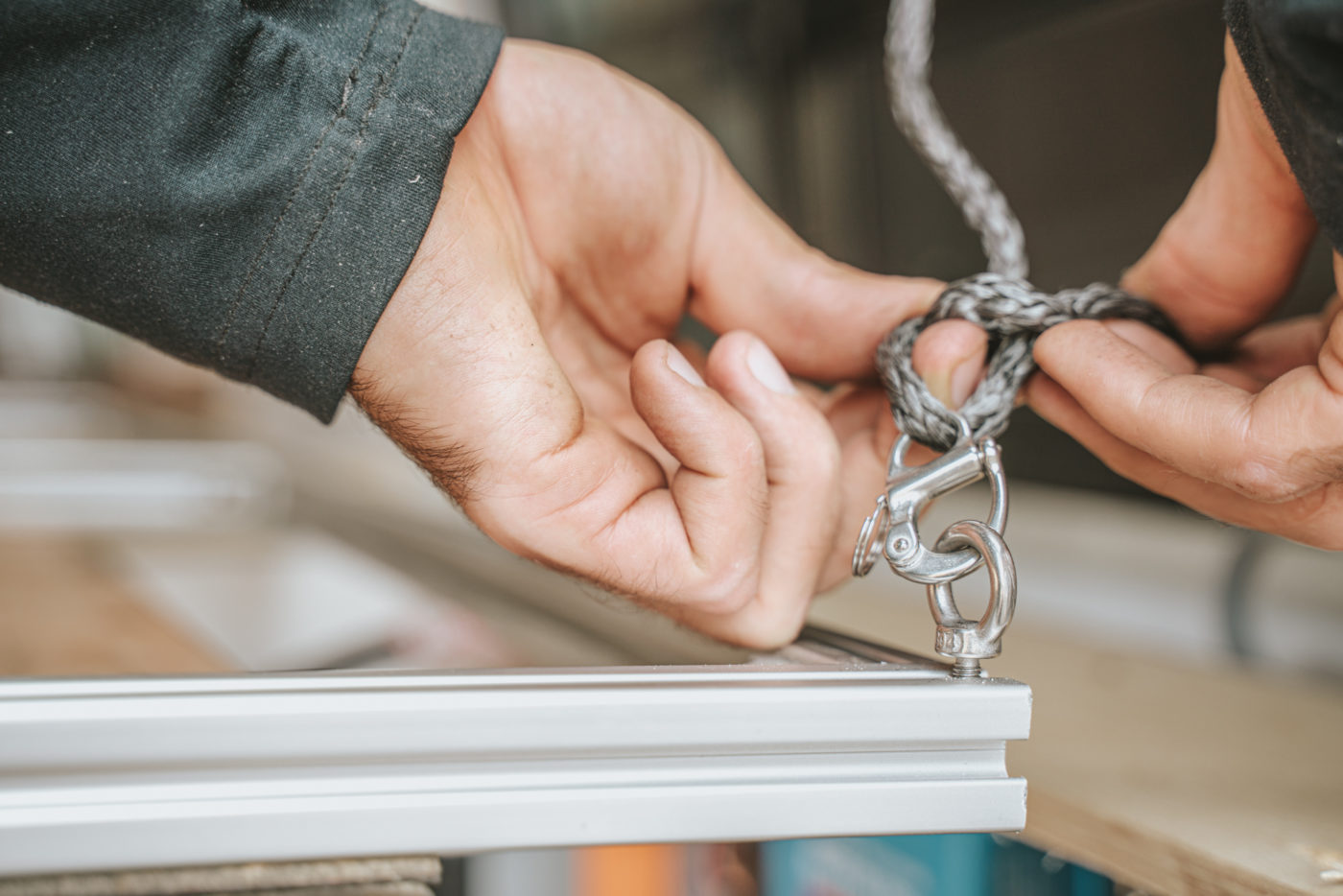

Chez Drink & Travel, le lit pavillon:
